  원자번호 59번인 프라세오디뮴(Praseodymium)은 1885년에 카를 A. 뎀프레이서(Karl Auer von Welsbach)가 발견한 레어어스 금속입니다. "레어어스 금속"은 흔히 희귀금속이라고도 불리며, 주기율표에서 란타넘(La)부터 루테튬(Lu)까지와 스칸듐(Sc)부터 이터븀(Yb)까지의 원소를 가리킵니다. 프라세오디뮴(Praseodymium) 의 이름은 그리스어인 "praseios" 즉, "녹색"을 의미하는 단어에서 유래되었습니다. 프라세오디뮴은 란타넘 시리즈에 속하며, 란타넘과 네오디뮴 사이에 위치한 원소로서 비교적 드물게 발견됩니다.

 프라세오디뮴(Praseodymium)은 산업적으로는 주로 합금의 형태로 사용되며, 특히 강철 합금에 첨가하여 자석의 특성을 개선하는 데에 활용됩니다. 이외에도 프라세오디뮴(Praseodymium) 화합물은 색소나 유리, 세라믹 등의 소재에 쓰일 수 있습니다.

 프라세오디뮴은 레어어스 금속 중 하나이지만 그 자체로는 크게 알려진 원소는 아니며, 주로 그 화합물이나 합금의 형태로 사용되어 왔습니다.

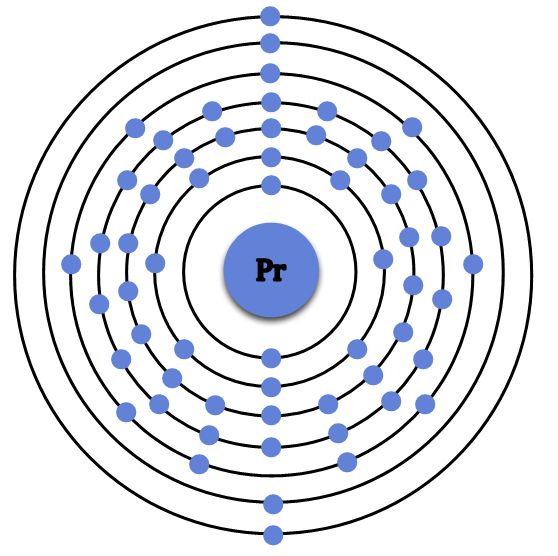

프라세오디뮴(Praseodymium) 원자 번호 59의 특징은 아래와 같습니다.

1. 물리적 특성:
● 프라세오디뮴(Praseodymium)은 은백색 금속으로, 금속적인 광택을 가지고 있습니다.
● 상온에서 안정한 상태로 자연적으로 발견되는 것은 아니며, 주로 희토류 원소로 된 광물에서 추출됩니다.

2. 화학적 특성:
● 프라세오디뮴(Praseodymium)은 화학적으로 비교적 활발한 금속으로, 공기 중에서는 산화되지만, 물에는 녹지 않습니다.
● 몰래졸 (Molten salt)에서 쉽게 산화되고, 물과 진공에서 안정성을 유지합니다.

3.자기 특성:
● 프라세오디뮴(Praseodymium)은 강한 자화율을 가진데, 이는 자기적인 응용에 사용될 수 있습니다.
   주로 자석 소재로 활용되며, 특히 자석 합금과 자기 재료에서 사용됩니다.

4.용도:
● 프라세오디뮴(Praseodymium)은 주로 합금과 자석의 제작에 사용됩니다. 자기 재료로서 사용되는데, 특히 현대 전자기술에서 강력한 자석이 필요한 곳에서 중요한 역할을 합니다. 또한, 프라세오디뮴 산화물은 유리 및 카메라 렌즈에 사용되는 유리 상세에 색조를 제공하는 데에도 사용될 수 있습니다.

5.방사능:
●  프라세오디뮴(Praseodymium) 자체는 방사능을 방출하지 않습니다. 그러나 자주 사용되는 프라세오디뮴 동위원소 중 일부는 방사능을 방출할 수 있습니다.
●  프라세오디뮴(Praseodymium)은 희토류 원소로서 흔하지는 않지만, 그 특성들 덕분에 다양한 산업 및 기술 분야에서 중요한 용도를 갖고 있습니다.

프라세오디뮴(Praseodymium)은 다양한 용도로 활용되는데, 그 중 일부는 다음과 같습니다:

1. 자석 및 자기 재료:
●  프라세오디뮴(Praseodymium)은 강한 자화율을 가지고 있어 강력한 자석 소재로 사용됩니다.
주로 NdFeB(Neodymium-Iron-Boron) 자석의 핵심 성분 중 하나로 사용되어 강력하면서도 가벼운 자석을 만드는 데에 기여합니다.

2. 레이저 기술:
●  프라세오디뮴(Praseodymium)은 레이저 기술에서 사용되는 레이저 크리스탈의 일부로 활용됩니다.
특히, Nd:YAG(Neodymium-doped Yttrium Aluminum Garnet) 레이저에서 YAG 크리스탈에 프라세오디뮴을 도핑하여 레이저의 특성을 향상시킵니다.

3. 표면 산화 방지 코팅:
●  프라세오디뮴(Praseodymium) 산화물은 유리나 카메라 렌즈에 사용되는 유리 상세에 표면 산화 방지 코팅을 제공하는 데에 사용됩니다. 이러한 코팅은 렌즈의 광학적 성능을 향상시키고 화면에 반사를 줄여 시각적인 품질을 개선합니다.

4. 합금 제조:
●  프라세오디뮴(Praseodymium)은 다양한 합금의 핵심 성분 중 하나로 사용됩니다. 특히, 마그네슘 합금에서 강도와 내식성을 향상시키는 데에 사용됩니다.

5.음향 기술:
●  프라세오디뮴(Praseodymium) 마그넷은 스피커와 같은 음향 기기에서 사용되어 높은 효율과 강력한 음향 출력을 제공합니다.

6.핵의학 및 의료 분야:
프라세오디뮴(Praseodymium)동위원소는 방사선 치료 및 다양한 의료 이미징 기술에서 사용될 수 있습니다.

프라세오디뮴(Praseodymium)의 다양한 물성과 용도는 고기능성 및 기술적인 측면에서 다양한 분야에서 그 중요성을 입증하고 있습니다.

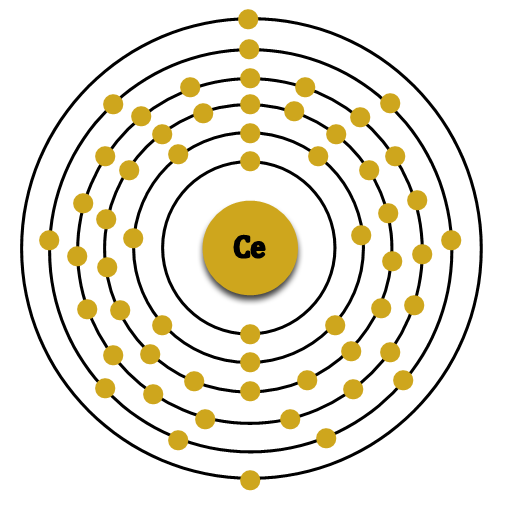

 세륨(Ce)은 58번 원소로, 화학 기호는 Ce입니다. 세륨(Ce) 은 1803년에 스웨덴의 화학자 Jöns Jakob Berzelius에 의해 발견되었습니다. 그 이름은 소행성 체리스테아(Cheriste)에서 유래되었습니다. 세륨(Ce) 은 희토류 원소로 분류되며, 주로 천연 세륨 원석인 세륨 사염화물(CeCl3)에서 추출됩니다.

 세륨(Ce) 은 주로 강철 제조 과정에서 산화 철을 감소시키는 데 사용되며, 조명 기기인 형광등의 광원으로도 널리 사용됩니다. 특히 산화세륨(CeO2)은 유리와 플라스틱의 색상을 조절하는 데에 이용됩니다. 또한 세륨은 자동차의 촉매로서도 사용되어 배출 가스의 오염을 줄이는 데 기여합니다.

 세륨(Ce) 이름에 대한 역사로는 그리스 신화에 등장하는 아폴로 신의 딸인 세레스(Seres)의 이름에서 유래되었으며, 이후 천문학적인 체리스테아(Cheriste)라는 이름으로 불렸습니다. 그러나 체리스테아는 후에 세륨(Cerium)으로 변경되었습니다.

세륨(Ce)은 58번 원소로서 주기율표에서 란타넘족 원소로 분류됩니다. 아래는 세륨의 몇 가지 주요 특징입니다.

● 물리적 특성:
세륨은 은백색 금속으로서 연성이 있고, 부드럽고 가벼운 특징을 가지고 있습니다. 상온에서 공기와 반응하여 서서히 산화되며, 물과 반응하여 수소를 방출합니다.

● 화학적 특성:
세륨은 비교적 화학적으로 활발한 란타넘족 원소로서, 다양한 화합물을 형성할 수 있습니다. 주로 산화물 형태로 존재하며, 다양한 산화수를 가질 수 있습니다. 세륨은 광학적인 특성을 가지고 있어, 일부 화합물은 형광 또는 증폭체를 생성하는 데 사용될 수 있습니다.

● 산업적 용도:
세륨은 희토류 원소로서 다양한 산업 분야에서 사용됩니다. 주로 자석, 전자기기, 조명 장치 등의 제조에 사용되며, 세라믹 산업에서도 중요한 역할을 합니다. 또한, 세륨은 자동차 촉매로 사용되기도 합니다.

● 방사능:
세륨에는 방사능 동위원소인 세륨-144가 있습니다. 세륨-144는 중성자 방출로 붕괴하여 다른 원소로 변할 수 있으며, 이러한 방사능은 세륨의 원자력 및 핵 에너지 응용 분야에서 중요한 역할을 합니다.

1. 화학 산업 및 연구: 세륨(Ce)은 산화물 형태로 사용되며, 유리 산업에서 산화물 세륨(IV)은 유리의 굴절률을 조절하는 데 사용됩니다. 또한, 실험실에서는 세륨 산화물이 화학 실험에서 산화제로 사용될 수 있습니다.

2. 자기재료: 세륨(Ce) 은 자기재료 제조에 사용되며, 특히 자석의 성능을 향상시키는 데 기여합니다. 세륨이 첨가된 자기재료는 전자기장 응용, 특히 자동차 및 전자기기의 부품에서 사용될 수 있습니다.

3. 조명 산업: 세륨(Ce) 은 일부 형광체에 첨가되어 형광 조명의 성능을 향상시키는 데 사용됩니다. 이는 형광등 및 LED 등 다양한 조명 기술에서 활용될 수 있습니다.

4. 핵의학 및 의학: 세륨(Ce) 의 동위원소 중 세륨-144는 핵의학 연구 및 의학적 용도로 사용됩니다. 방사능 표지물 및 방사선 치료에 활용될 수 있습니다.

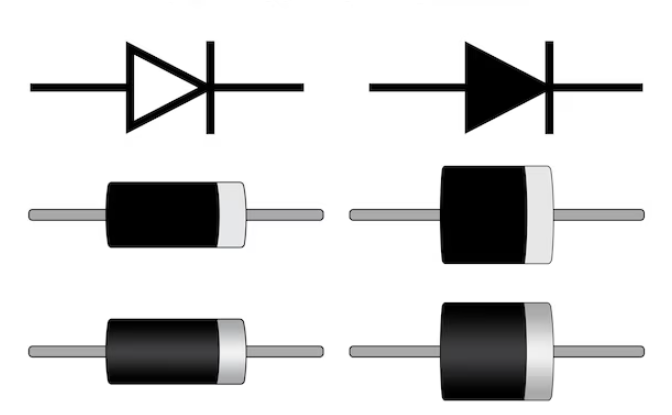

 다이오드는 전기적으로 양방향 전류를 통과시키지 않는 반도체 소자입니다. "다이오드"라는 용어는 "두 개의 전극"을 의미하는 그리스어인 "디오드"에서 유래되었습니다. 다이오드는 양방향 전류의 흐름을 제어하여 전류가 한 방향으로만 흐를 수 있도록 합니다.

다이오드는 P-N 접합이라고 불리는 두 개의 반도체 소자로 구성되어 있습니다. P-N 접합은 양극성 (P)과 음극성 (N)의 반도체를 접합시킨 것을 말합니다. P-N 접합에서는 P층의 과잉 전하와 N층의 부족 전하가 만나 전극 간의 전위차를 형성합니다.

다이오드의 동작 원리는 다음과 같습니다. P-N 접합에서는 양극성 반도체인 P층에는 "도너"라고 불리는 자유 전자가 많이 존재하고, 음극성 반도체인 N층에는 "홀"이라고 불리는 자유 전자가 많이 존재합니다. 이때, P층의 도너와 N층의 홀이 만나면 상호 결합하여 전하를 상쇄시킵니다. 이 과정에서 전위차가 발생하며, 이를 "정방향 전압"이라고 합니다.

정방향 전압이 인가되면 다이오드는 전류를 통과시키는데, 이때는 전류가 P층에서 N층으로 흐릅니다. 그러나 반대로 N층에 양방향 전압이 인가되면 다이오드는 전류를 차단하게 되어 전류가 통과하지 않습니다. 이를 "역방향 전압"이라고 합니다.

따라서, 다이오드는 전류의 방향을 제어하여 교류를 직류로 변환하거나, 전류의 흐름을 특정 방향으로 제한하는 역할을 수행합니다. 다이오드는 전자기기, 전력 변환, 통신, 조명 등 다양한 분야에서 사용되며, 전기 회로에서 중요한 소자로 여겨집니다.

 다이오드는 매우 다양하게 회로 분야에서 사용되고 있습니다. 그 종류는 일반 다이오드(diode), 정전압 다이오드(Zener diode), 정전류 다이오드(Current limiting diode), 쇼트키 다이오드(schottky diode)등이 있습니다.

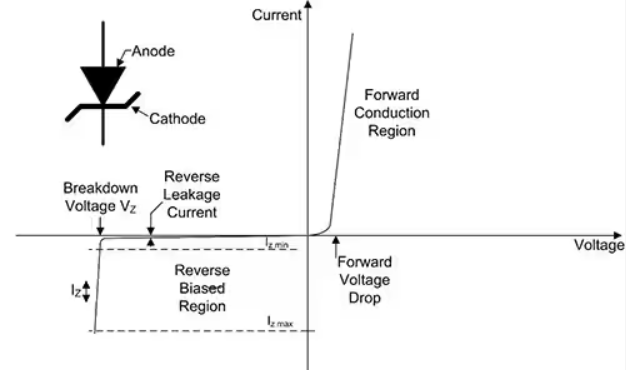

제너 다이오드(Zener diode)

제너 다이오드 (Zener diode) 는 다이오드의 한 종류로, 역방향 전압에 대한 특정한 전압 값을 유지하도록 설계된 반도체 소자입니다. 제너 다이오드는 PN 접합 다이오드와는 달리 역방향 전압에서도 특정한 전압 값을 유지하며 동작합니다.

제너 다이오드(Zener diode) 는 역방향 전압이 일정한 값을 초과할 때, 전류를 제한하고 전압을 일정한 값으로 유지합니다. 이러한 특성은 제너 다이오드(Zener diode) 를 전압 안정화 장치로 사용할 수 있게 해줍니다. 또한 제너 다이오드(Zener diode) 는 주로 전원 공급 회로나 전압 조절 회로에서 사용되며, 안정화된 전압을 제공함으로써 다른 소자들이 안정적으로 동작할 수 있도록 합니다.

제너 다이오드(Zener diode) 는 다양한 전압 값과 전력 등급으로 제공되며, 이를 통해 다양한 전압 안정화 요구에 맞춰 선택할 수 있습니다. 또한, 전압 안정화 기능 외에도 전류 제한, 보호 등의 역할을 수행할 수 있습니다.

1. 제너다이오드 장점

 - 낮은 전압 : 낮은 전압을 가지고 있어 전압 강하가 작아지고, 따라서 전력 손실이 감소함
 - 정확한 전압 레귤레이션:  상대적으로 안정된 정향 전압을 유지하는 경향이 있어 정확한 전압을 유지하는데 효율적임
 - 온도 안정성 :  온도에 대해 상대적으로 안정적인 특성을 가지고 있어 다양한 환경 조건에서도 일관된 성능을 유지할 수 있게 해줌
 - 다양한 패키지 및 크기 :  다양한 패키지와 크기로 제공되어 다양한 응용에 적용될 수 있어 설계자들이 공간 및 레이아웃 요구 사항에 따라 선택할 수 있는 유연성을 제공
 - 장기 안정성 : 오랜 기간 동안 안정된 성능을 유지할 수 있어 장기적으로 안정된 전압 레귤레이션이나 신뢰성이 뛰어남

2. 제너다이오드 단점

- 높은 역방향 전류 : 역방향 전류가 비교적 높은 편임 이는 역방향으로 흐르는 전류가 상대적으로 크다는 것을 의미하며, 일부 응용에서는 역방향 전류를 제어해야 하는데 어려움이 있음
- 높은 역전압 허용 한계 : 높은 역전압을 허용하지 않음 따라서 고전압 응용에서 사용하기에는 적합하지 않음
- 높은 역전압 효과의 변화 : 역전압이 커질수록 특성이 크게 변화하는 특성이 있어 역전압이 상승함에 따라 다이오드의 특성이 예측하기 어려워짐
- 고주파 응용에서의 한계 :  고주파 응용에서는 성능이 떨어질 수 있음 따라서 고주파 응용에 적합한 다이오드를 찾아야 하는 문제가 있음

정전류 다이오드(Current limiting diode)

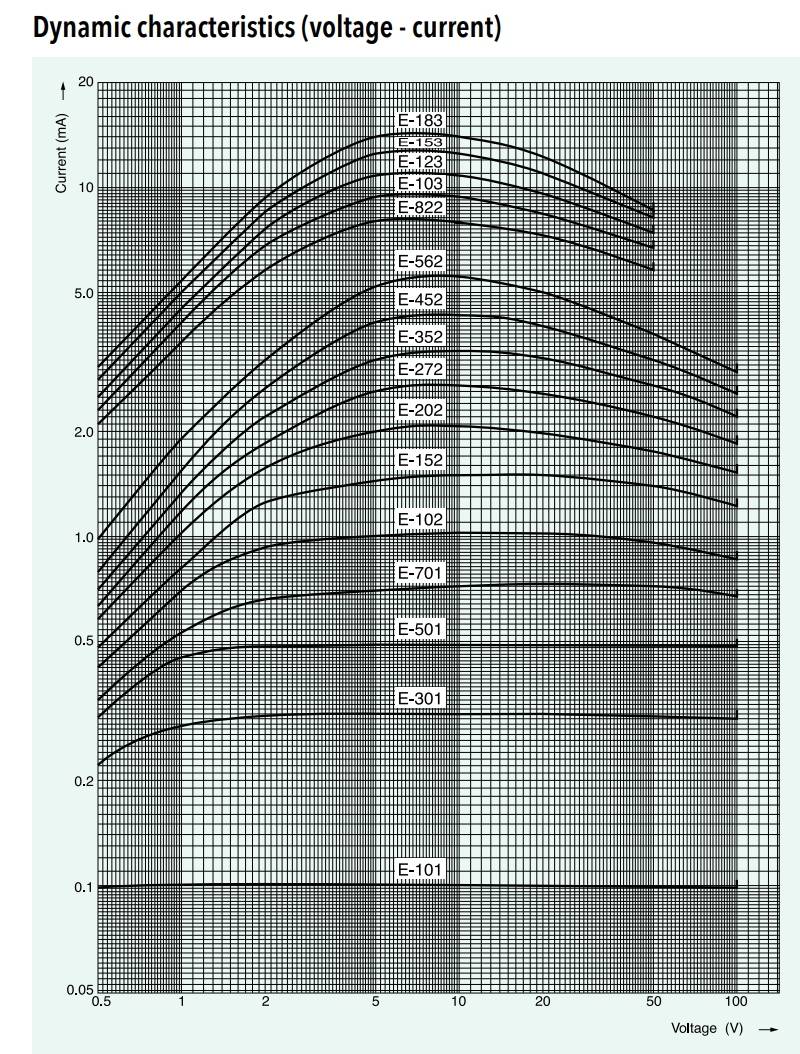

정전류 다이오드(Current limiting diode) 는 CRD라고 흔히 부르는데 전류의 크기를 제한하는 역할을 하는 반도체 소자입니다. 정전류 다이오드는 일반적인 다이오드와는 조금 다른 동작 특성을 가지고 있습니다.

정전류 다이오드(Current limiting diode)는 특정한 전류 값에서 전압을 일정하게 유지하는데, 이를 통해 전류의 크기를 제한하고 제어할 수 있습니다. 일반적으로 Zener 다이오드와 유사한 역할을 합니다. 전압과 관계없이 일정한 전류를 흘리기 때문에 전류제한 저항이 필요없거나 정전류회로가 필요없어 회로가 간단해지는 장점이 있습니다. 하지만 가격이 비교적 고가이기 때문에 상용화 적용에는 무리가 있는 소자입니다.

1. 정전류 다이오드(Current limiting diode) 장점

- 과전류 보호 : 과다한 전류가 흐를 때 이를 제한하고 장치를 보호합니다. 이는 단락이나 단락 상태에서 발생하는 과전류로부터 장치를 보호함
- 단순한 회로 구성 :  별도의 전류 제어 회로를 구성하지 않고도 과전류 보호가 가능함
- 빠른 반응 속도 : 과전류 상태에서 빠르게 반응하여 회로 보호가 가능함
- 낮은 전압 강하 :  전류가 흐를 때 전압 강하가 낮은 특성을 가지고 있어 전원 회로에서의 전압 손실을 최소화 할 수 있음

2. 정전류 다이오드(Current limiting diode) 단점

- 고가 및 제한된 성능 범위 : 전류 제한 다이오드는 비용이 높다는 단점이 있음 특정 전류 범위 내에서만 효과적으로 작동하므로, 다양한 전류 요구 사항이 있는 응용에는 제한이됨
- 열 문제 : 과전류를 제한하기 위해 일부 전력을 소비하므로, 이는 열에너지로 변환됨 특히 고전류 응용에서는 열 문제가 더 커질 수 있어 적절한 열 관리가 필요함
- 전류 제한 값의 변경 어려움 : 제한된 범위에서만 조절이 가능하며, 원하는 특정 전류 값으로의 조절이 어려움

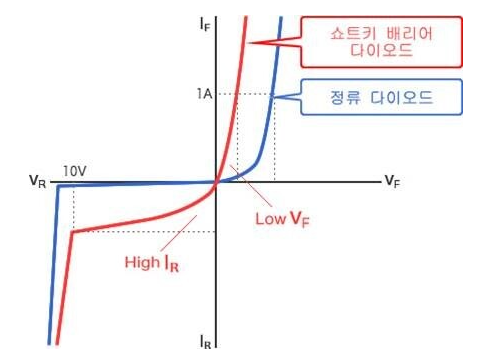

쇼트키 다이오드( Schottky diode )

쇼트키 다이오드(Schottky diode)는 전기적으로 연결된 두 개의 단자를 갖는 반도체 소자입니다. 이 다이오드는 정상적인 방향에서는 전류가 흐르지 않지만, 역방향으로 연결될 경우에는 전류가 흐릅니다. 이로 인해 쇼트키 다이오드는 역방향 전압에 대한 보호 기능을 제공하고, 전류의 흐름을 특정 방향으로 제한하는 역할을 합니다.

쇼트키 다이오드(Schottky diode) 는 주로 고주파 회로에서 사용되며, 정류기로서의 역할을 수행합니다. 즉, 역방향 전압이나 역전류가 발생할 경우에는 전류의 흐름을 차단하여 다른 소자들을 보호합니다. 또한, 쇼트키 다이오드는 저손실과 빠른 스위칭 속도를 가지고 있어서 고주파 신호 처리에 효과적으로 사용됩니다. 특히, 쇼트키 다이오드(Schottky diode) 는 전압 강하가 낮아서 작동 전압이 상대적으로 낮아 전력 손실을 최소화하고 효율적인 에너지 변환을 가능하게 합니다.

1. 쇼트키 다이오드(Schottky diode) 장점

- 빠른 스위칭 속도 :  전압이 낮을 때도 낮은 전압 강하(Voltage Drop)를 제공하여 손실을 최소화하고 효율을 향상시킬 수 있음
- 낮은 역전류 : 역전류(Reverse Current)가 낮은 특성을 가지고 있어 역방향 전류로 인한 손실을 줄여줌
- 작은 스위칭 손실 : 스위칭 손실은 스위칭 동작 중 발생하는 전력 손실을 의미하며 쇼트키 다이오드는 스위칭 손실이 효율성이 높음
- 높은 작동 주파수 : 고주파 응용에서 사용하기에 적합하며, 높은 주파수에서도 효과적으로 작동할 수 있음

2. 쇼트키 다이오드(Schottky diode) 단점

- 열 안정성 : 쇼트키 다이오드는 높은 온도에서는 역전류가 증가하고, 이는 전압 강하 및 손실의 증가로 이어짐
- 저전압 특성 :  전압이 낮을 때 더 효과적으로 작동함 높은 전압 응용에서는 전압 강하가 커질 수 있음

 란타넘(Lanthanum)은 1839년에 스웨덴의 화학자 칼 글콜락(Karl Gustav Mosander)에 의해 처음으로 분리되었으며, 글콜락은 쇠광석에서 산출한 나무숯을 사용하여 란타넘과 다른 란타넘족 원소들을 분리했습니다.

란타넘(Lanthanum) 의 이름은 그리스어 "lanthanein(숨겨진 것)"에서 유래되었는데, 처음에는 이 물질이 다른 란타넘족 원소들과 혼동되어 분리되지 않았기 때문입니다. 글콜락이 분리한 것은 나중에 다른 화학자들에 의해 조금 수정되고 정제되었습니다.

란타넘과 그 밖의 란타넘족 원소들은 오랫동안 주기율표에서 그 특별한 위치와 특성으로 인해 간과되었으나, 란타넘과 란타넘족 원소들은 후에 고에르튬, 에르비움, 터븀 등을 비롯한 총 15개의 원소로 구성된 란타넘족이라는 그룹을 형성하게 되었습니다.

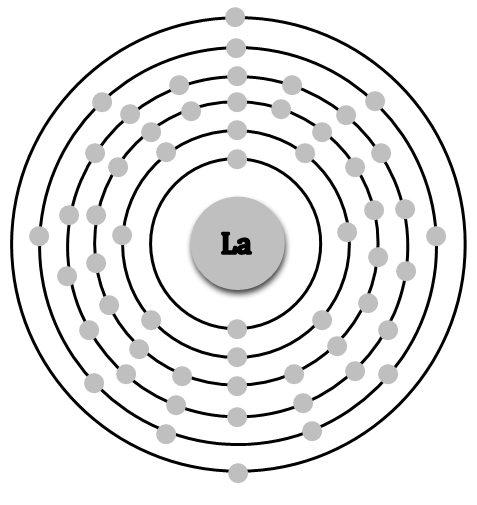

원자번호 57번인 란타넘은 란타노이드 원소로, 주기율표에서 란타넘 시리즈의 첫 번째 원소입니다. 대표적인 란타넘 원소는 란탄 (La)입니다. 란타넘의 특징은 다음과 같습니다:

1. 원자 구조: 란타넘은 내부 전자 궤도에 2개의 전자를 가지고 있으며, 외부 전자 궤도에는 최대 8개의 전자를 가질 수 있습니다. 이러한 전자 배치로 인해 란타넘은 화학적으로 안정한 상태를 유지합니다.
2. 물리적 특성: 란타넘은 은백색 금속으로, 약간의 연성을 가지고 있습니다. 높은 열 전도성과 전기 전도성을 가지며, 비교적 낮은 녹는점과 끓는점을 갖고 있습니다.
3. 화학적 특성: 란타넘은 대부분의 금속과 반응하여 화합물을 형성합니다. 란타넘 화합물은 다양한 용도로 사용되며, 특히 란타넘은 화폐 제조, 산업용 자석, 조명 장치 등에 사용됩니다.
4. 자기 특성: 란타넘은 자성을 가지고 있지만, 상온에서는 비교적 약한 자성을 나타냅니다. 그러나 일부 란타넘 화합물은 강한 자성을 가질 수 있습니다.
5. 용도: 란타넘은 다양한 산업 분야에서 사용됩니다. 예를 들어, 란타넘과 그 화합물은 화합물의 색을 개선하는 염료로 사용되며, 금속 합금의 강도와 내식성을 향상시키는 데에도 사용됩니다. 또한 란타넘은 일부 전자기기의 제조에도 활용됩니다.

란타넘은 다양한 산업 분야에서 사용되며, 다음과 같은 주요 사용 분야가 있습니다:

1. 화학 산업: 란타넘과 그 화합물은 화합물의 색을 개선하는 염료로 사용됩니다. 특히 유리 제조 과정에서 란타넘 화합물은 유리의 색상을 조절하고 투명도를 개선하는 역할을 합니다.
2. 금속 합금: 란타넘은 금속 합금의 강도와 내식성을 향상시키는 데에 사용됩니다. 예를 들어, 란타넘은 철과 합금되어 내열강을 만드는 데에 사용됩니다. 내열강은 고온에서 안정성을 유지하며, 고온 환경에서 사용되는 제품에 널리 사용됩니다.
3. 조명 산업: 란타넘은 일부 조명 장치에 사용됩니다. 특히 란타넘 화합물은 형광체로 사용되어 조명의 색상을 개선하거나 발광 효율을 높이는 데에 활용됩니다.
4. 전자기기 제조: 란타넘은 일부 전자기기의 제조에 사용됩니다. 예를 들어, 란타넘은 스피커 및 마이크의 자기 부분에 사용되며, 자기 특성을 활용하여 소리를 증폭하거나 수신하는 데에 활용됩니다.
5. 의학 분야: 란타넘 화합물은 의학 분야에서도 사용되며, 주로 X선 촬영 시 암호화된 영상을 해독하는 데에 사용됩니다. 이러한 란타넘 화합물은 영상의 명도와 대비를 개선하여 정확한 진단을 돕는 역할을 합니다.

이외에도 란타넘은 산업용 자석, 화폐 제조 등 다양한 분야에서 사용되고 있습니다. 란타넘의 활용범위는 광범위하며, 연구와 기술의 발전에 따라 새로운 분야에서의 활용도가 계속적으로 확장되고 있습니다.

  FPGA는 "Field-Programmable Gate Array"의 약어입니다. FPGA는 사용자가 디지털 논리 회로를 프로그래밍하여 구성할 수 있는 반도체 칩입니다. 이러한 칩은 맞춤형 디지털 논리 회로를 구현하고, 프로토 타이핑, 가속화, 신호 처리 등 다양한 응용 분야에서 사용될 수 있습니다.

FPGA는 미리 설계된 일련의 게이트, 레지스터 및 논리 블록의 배열로 구성되어 있습니다. 이러한 블록은 사용자가 원하는 방식으로 연결되고 프로그래밍될 수 있으며, 이를 통해 사용자는 소프트웨어적으로 하드웨어를 구성할 수 있습니다. FPGA는 다양한 소자와 시스템을 연결하고, 복잡한 논리 회로를 구현하는 데 사용됩니다.

FPGA는 다양한 산업 분야에서 사용되며, 특히 신호 처리, 통신, 영상 처리, 네트워킹, 자동차, 항공우주 등의 분야에서 널리 사용됩니다. FPGA를 사용하면 하드웨어를 수정하지 않고도 빠르게 디자인을 변경하고 프로토타입을 개발할 수 있으며, 성능과 유연성을 높일 수 있습니다.

그러나 FPGA는 전력 소모가 크고, ASIC(응용 특수 집적 회로)에 비해 제한된 리소스를 가지고 있으므로 모든 응용 분야에 적합하지는 않을 수 있습니다. FPGA는 특정한 요구사항에 맞게 프로그래밍할 수 있는 유연성과 속도를 제공하는 동시에, 제한된 리소스와 전력 소모에 대한 고려가 필요합니다.

 ASIC는 "Application-Specific Integrated Circuit"의 약어입니다. ASIC는 특정 응용 분야에 맞게 설계되어 제작된 특수 목적 칩입니다. 이러한 칩은 특정 기능을 수행하기 위해 최적화되어 있으며, 주로 고성능이 필요한 응용 분야에서 사용됩니다.

ASIC는 특정 애플리케이션에 최적화된 하드웨어 솔루션을 제공합니다. ASIC는 맞춤형 디자인이므로 특정 응용 분야에서 요구되는 기능을 정확하게 수행할 수 있습니다. 이를테면, 디지털 신호 처리, 암호화, 네트워킹, 센서 인터페이스 등 여러 분야에서 사용됩니다.

ASIC는 특정 응용 분야에 맞게 설계되기 때문에 매우 고도로 최적화되어 있습니다. 이는 ASIC가 높은 성능, 낮은 전력 소모, 작은 크기, 높은 신뢰성 등을 제공할 수 있는 이유입니다. ASIC는 대량 생산되는 경우에 비로소 경제적인 선택이 될 수 있으며, 특히 대규모 시스템이나 제품에 적합합니다.

그러나 ASIC는 디자인과 제작에 많은 비용과 시간이 소요되기 때문에, 초기 개발 비용이 높고 수정이 어렵습니다. 또한, 일반적으로 재사용성이 낮고 유연성이 부족한 단점도 있습니다. 이에 반해 FPGA는 프로그래밍 가능하고 재구성이 가능한 특성을 가지므로 개발 및 수정이 상대적으로 용이하며, 작은 규모의 생산이나 프로토타이핑에 적합합니다.

따라서 ASIC와 FPGA는 각각의 장단점을 가지고 있으며, 사용하고자 하는 응용 분야와 요구 사항에 맞게 선택되어야 합니다.

1. 프로그래밍 가능성:
FPGA: FPGA는 필드에서 프로그래밍 가능한 장치로, 사용자가 소프트웨어를 사용하여 특정 디지털 논리 회로를 구현할 수 있습니다. 이는 유연성을 제공하며, 디자인이나 프로토 타이핑 단계에서 적합합니다.
ASIC: ASIC는 특정 응용 프로그램을 위해 고정된 하드웨어로 설계되기 때문에 프로그래밍 가능하지 않습니다. 따라서 ASIC를 개발하려면 새로운 디자인을 위해 새로운 칩을 제조해야 합니다.

2. 생산 비용과 양산 시간:
FPGA: FPGA는 일반적으로 ASIC에 비해 생산 비용이 낮고 양산 시간이 짧습니다. 이는 빠른 프로토타이핑과 시장 진입을 가능케 합니다.
ASIC: ASIC는 생산 비용이 높고 초기 양산 시간이 길지만, 대량 생산 시에는 FPGA에 비해 비용이 낮아질 수 있습니다.

3. 성능:
FPGA: FPGA는 프로그래밍 가능한 특성으로 인해 일반적으로 ASIC에 비해 느린 속도와 낮은 에너지 효율성을 가질 수 있습니다.
ASIC: ASIC는 특정 응용에 최적화되어 있으므로 일반적으로 높은 성능과 높은 에너지 효율성을 제공할 수 있습니다.

4. 용도:
FPGA: FPGA는 프로토타이핑, 검증, 빠른 시장 진입 등의 용도로 사용됩니다. 또한 동적인 디지털 논리 회로가 필요한 응용 분야에서 유용합니다.
ASIC: ASIC는 특정 응용 분야에서 최적의 성능이나 에너지 효율성이 필요한 경우에 사용됩니다. 특히 대량 생산 시 경제적입니다.

요약하면, FPGA는 프로그래밍 가능하며 유연한 장치로, 빠른 프로토타이핑과 다양한 용도에 적합합니다. ASIC는 고정된 하드웨어로 설계되어 최적의 성능과 에너지 효율성을 제공하지만, 생산 비용이 높고 양산 시간이 길다는 특징이 있습니다.
