OSI 7계층정리

OSI 7계층이란?

ISO 국제 표준기구에서 통신이 일어나는 과정을 단계별로 표준화하여 그 효율성을 높이기 위해서 7단계로 나누어진 계층입니다. 즉, Data의 흐름을 한눈에 보기 쉽고, 네트워크에서 문제 해결하기 편리하게 하기위해서 만들어진 것입니다.

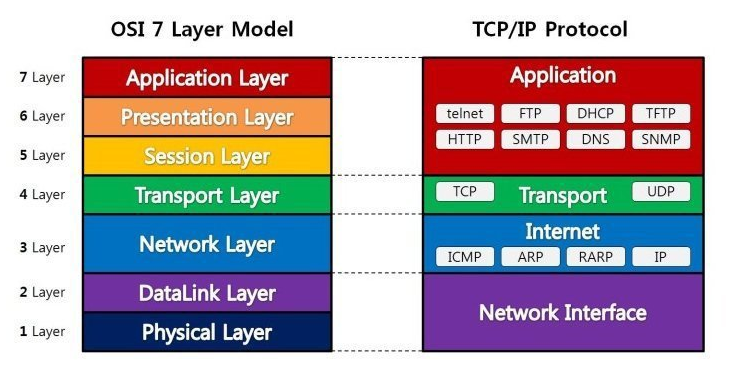

위 처럼 7계층으로 나누어져 있습니다.

​

1. PHY(물리적 계층)

물리적 계층은 PHY단이라고 사용하기도 하며, OSI 7계층 중 최하위 계층을 말합니다.

- Data Unit : bit

- Protocol : DSL,USB,ISDN,DOCSIS, RS-232(이 외에도 더 있음)

이 처럼 물리계층은 네트워크 하드웨어 전송 기술을 말하며, 논리 데이터 구조를 기초로 하는 필수 계층입니다.

​

2. 데이터 링크 계층

장치 간 신호를 전달하는 물리계층을 이용하여 네트워크 상의 주변 장치들 간 데이터를 전송합니다.

주요 기능

- 주소 할당 : 물리 계층으로부터 받은 신호들이 네트워크 상의 장치에 올바르게 안착할 수 있게 한다.

- 오류 감지 : 신호가 전달되는 동안 오류가 포함되는지를 감지한다. 오류가 감지되면 데이터 링크 계층은 해당 데이터를 폐기한다.

- Unit : Frame

- Protocol : 이더넷, HDLC, ATM, 무선랜, Frame relay 등

- 주요소 : MAC주소(물리적 주소)

​

3. 네트워크 계층

데이터 링크 계층은 매체 접근 제어,흐름 제어, 오류 검사 였다면 , 네트워크 계층은 중간 라우터를 통한 라우팅을 포함하여 패킷 포워딩을 담당한다.

주요기능

- 연결 모델 : 비연결 지향 통신

- 호스트 주소 할당 : 네트워크 내 모든 호스트는 고유 주소를 갖추어야 한다.

- 메시지 포워딩

- Unit : Packet

- Protocol : IP, ICMP, IPsec, ARP, RIP, BGP등

- 주요소 : IP 주소

​

4. 전송 계층

컴퓨터 처리와 전자 통신에서, 전송 계층은 계층구조의 네트워크 구성요소와 프로토콜 내에서 송신자와 수신자를 연결하는 통신 서비스를 제공합니다. 전송 계층은 연결 지향 데이터 스트림지원, 신뢰성, 흐름 제어, 그리고 다중화와 같은 편리한 서비스를 제공

-Unit : Segment

-Protocol : TCP,UDP,RTP,SCTP등

- 주요소 : PORT번호(TCP 계층)

​

5. 세션 계층

연결이 손실되는 경우 이 프로토콜은 연결 복구를 시도, 오랜 기간에 걸쳐 연결이 되지 않으면 세션 계층 프로토콜은 연결을 닫고 다시 연결을 재개한다.

주요기능 : 인증, 허가, 세션회복

- 계층 : 어플리케이션 계층

- Protocol : TLS,SSH, ISO8327,App Talk, NetBIOS등

​

6. 표현 계층

운영 체제의 한 부분으로 입력 또는 출력되는 데이터를 하나의 표현 형태로 변환

필요한 번역을 수행하여 장치가 일관되게 전송데이터를 서로 이해 할 수 있도록 함

주요기능 : 데이터 변환, 문자 코드 번역, 압축, 암호화 및 암호 해제

- 계층 : 어플리케이션 계층

- Protocol : JPEG, MPEG, SMB

​

7. 응용 계층

사용자가 네트워크에 접속 가능 하게 해주는 계층

사용자 인터페이스, 전자우편, 데이터베이스 관리 등의 서비스 제공

-Unit : data

-계층 : 어플리케이션 계층

-Protocol : HTTP,SMTP,SNMP,FTP,RTSP등
