이번에는 조이스틱을 이용해서 2개의 DC Motor를 구동할 예정입니다.
일반 아두이노에 키드에 있는 조이스틱을 이용하였고 시리얼 방향 값 입니다.

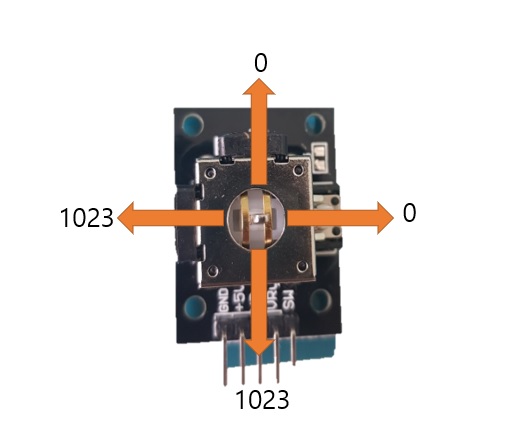

값을 표현하자면 이런식으로 나오게되는데 500기준 위쪽(오른쪽)으로 움직이면 감소
아래쪽(왼쪽)으로 움직이면 값이 증가됩니다.
즉, 끝에 최대값은 1023이며, 최소값은 0이된다는 겁니다.
이걸 이용해서 펌웨어 작업을 진행합니다.
<소스 코딩>
x축-> 0이면 13H,12L 순방향
x축-> 1020이상이면 13L,12H 역방향
y축-> 0이면 11H,10L 순방향
y축-> 1020이상이면 11L,10H 역방향
대각선으로 하면 둘다 값이 인식됩니다.
ex)오른쪽 위쪽 대각선 x=0,y=0 모터1순방향, 2순방향
