[Altium] PCB 설계 규칙 검사&Gerber DATA

설계 규칙검사 & Gerber DATA 생성

​

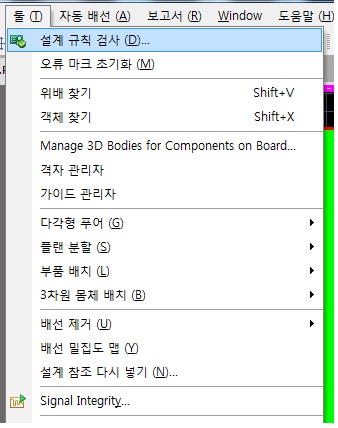

​툴 -> 설계 규칙 검사 메뉴를 선택합니다.

​

​

설계 규칙 검사 창에서 설계 규칙 검사를 실행 합니다.



​총 3개의 에러를 확인할 수 있습니다.



​



에러부분을 클릭하면 홀과 홀간격의 격차가 검사기준보다 좁다는 내용입니다.





설계 -> 규칙 메뉴로 들어갑니다.





빨간색 상자안에 부분을 클릭하게 되면 솔더마스크에 대한 간격 규칙을 조절할 수 있습니다.





원래 0.254mm 대략 10mil을 2mil인 0.05mm로 바꿔줍니다.



​

silkToSolderMaskClearance 부분에 들어가서 실크스크린 간격을 조정 가능합니다.

이것 또한 위와 같이 변경해줍니다.





변경 진행완료 되면 에러코드가 없어진걸 확인할 수 있습니다.





검사가 완료되 었으니 거버파일을 만들기 위해 새로만들기 -> Output Job File로 들어갑니다.



​

Fabeication Output -> Add New Fabrication Output을 선택하고 마우스 우측을 눌러 위와같이 거버파일 메뉴를 선택합니다.





거버파일이 생성된걸 확인 후 거버파일에 환경설정에 들어갑니다.





거버파일 환경설정에서 단위를 밀리미터로 바꿔줍니다.





레이어 메뉴로 들어가서 인쇄 레이어 모두켜기를 진행합니다.





위 그림과 같이 빨간색 사각형 부분에 있는 표시 부분을 체크합니다.



​

​ 설정 고급에서 위 부분을 체크해줍니다.

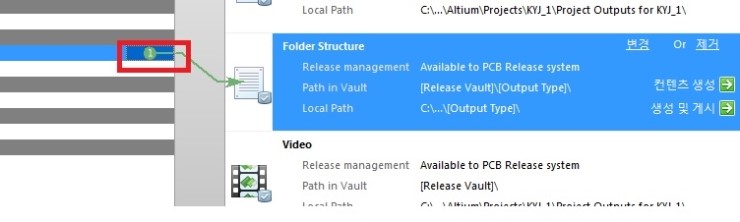

위 작업 완료 후에 네모칸안에 라디오 버튼을 클릭해주면 녹색 화살표가 자동으로 표시됩니다.





거버파일 완성 후 NC Drill Files을 생성합니다.



NC drill파일 생성 확인 후 환경 설정에 들어갑니다.





거버파일 환경설정 처럼 단위를 mm로 바꿔줍니다.





확인 후 라디오 버튼을 눌러주게 되면 녹색 화살표가 아까와 같이 자동적으로 생성 됩니다.





화살표가 이어진 Folder Structure Setting을 더블클릭 하게 되면 세팅창이 생성 되며 고급을 눌러줍니다.





위 화면에서 거버출력과 NC드릴 출력 부분을 체크해주고 OK버튼을 눌러줍니다.





모든 작업이 완료 되면 Tool -> 일괄 실행메뉴를 클릭합니다.





일괄실행 창을 실행하게 되면 단위를 설정할 수 있습니다. 단위버튼을 눌러줍니다.





단위를 밀리미터로 바꿔주고 확인버튼을 눌러주면 됩니다.





파일위츠를 보면 거버파일과 NC Drill파일이 생성된 것을 확인할 수 있습니다.
